高精度地盤変動測量（干渉SAR）

平成20年度年次報告

課題番号：6022

（1）実施機関名：

　国土地理院

（2）研究課題（または観測項目）名：

　高精度地盤変動測量（干渉SAR）

（3）最も関連の深い建議の項目：

　3．（4）宇宙技術等の利用の高度化

（4）その他関連する建議の項目：

　3．（2）イ．内陸地震発生域の不均質構造と歪・応力集中機構
　2．（2）ア．日本列島域
　2．（2）イ．東海地域
　2．（2）ウ．東南海・南海地域
　2．（2）エ．その他特定の地域

（5）本課題の平成16年度からの5ヵ年の到達目標と、それに対する平成20年度実施計画の位置付け：

　今後も第6次基本測量長期計画に基づき、地殻・地盤変動地域では1年周期、全国土では5年周期の割合で干渉SARを実施し、面的な変動を明らかにする。平成20年度は、一般ユーザーへの迅速な成果提供を考慮し、インターネットを介した情報提供を行うシステムへの拡張整備を行う。

（6）平成20年度実施計画の概要：

　陸域観測技術衛星「だいち」（ALOS）のPALSARデータを使用した干渉SAR解析により、地盤沈下と活火山について重要地域を優先し、定常的な高精度地盤変動測量を実施する。また、成果提供については、一般ユーザーへの利便性の向上のための機能拡張を行い、利用しやすい形式での成果提供を目指す。

（7）平成20年度成果の概要：

　平成20年（2008年）岩手・宮城内陸地震では、緊急解析を実施し、その地殻変動についての解析結果を迅速に報告した（図‐1）。また、SAR干渉画像等を元に断層モデルや断層面上の滑り分布を推定した（図‐2）。

　緊急解析に加え、国内の特定地域について定常的な解析を実施し、十勝岳・有珠山・吾妻山・安達太良山・伊豆大島・三宅島・硫黄島等の火山性地殻変動や九十九里平野の地盤沈下を捉えた。主な火山の解析結果については、火山噴火予知連絡会に提出した。

　さらに、これらの解析結果をより迅速に公表するため、成果管理・閲覧システムの拡張整備を行った。

（8）平成20年度の成果に関連の深いもので、平成20年度に公表された主な成果物（論文・報告書等）：

　雨貝 知美・鈴木 啓・和田 弘人・藤原 みどり・飛田 幹男・矢来 博司 （2008）: 衛星合成開口レーダーを用いた平成20年（2008年）岩手・宮城内陸地震に伴う地殻変動の検出, 国土地理院時報, No.117．
　国土地理院，その他の地域の地殻変動（硫黄島），地震予知連絡会会報，80，519‐523，2008．
　国土地理院，2009，東北地方の地殻変動，地震予知連絡会会報，81，208‐263，2008.
　国土地理院Webページ，平成20年（2008年）岩手・宮城内陸地震に伴う地殻変動と震源
　http://www.gsi.go.jp/cais/topics‐topic080625‐index.html

（9）本課題の5ヵ年の成果の概要：

　平成19年能登半島地震（2007/03/25,M6.9）・平成19年新潟県中越沖地震（2007/07/16,M6.8）・平成20年岩手・宮城内陸地震（2008/06/01）等の地震において、地殻変動の面的分布を明らかにした（図‐3，4）。この成果は、広域的に高密度な地殻変動の様子を捉えるとともに、震源断層モデル推定のために利用された。また、解析技術の向上により、地殻変動分布の把握だけでなく、地震に伴う地すべりや液状化現象、活褶曲の成長など、様々な現象を捉えることに成功した。
　さらに、国内の特定地域（火山39地域・地盤沈下16地域）（図‐5）について定常的な解析を実施し、火山活動による地殻変動や地盤沈下を捉えた。特に、火山では硫黄島・三宅島など地殻変動が活発な火山だけではなく、十勝岳・吾妻山など中期的に活動が活発化した火山の微小な変動も捉え、火山活動の評価に利用された。
　これらの解析結果を迅速に公表するため、成果管理・閲覧システムの整備を行った。

（10）実施機関の参加者氏名または部署等名：

　測地部　宇宙測地課
　地理地殻活動研究センター　地殻変動研究室
　他機関との共同研究の有無：有；宇宙航空研究開発機構（若干名）

（11）公開時にホームページに掲載する問い合わせ先：

　部署等名：地理地殻活動研究センター　研究管理課
　電話：029‐864‐5954
　e‐mail：eiss@gsi.go.jp
　URL：http://www.gsi.go.jp

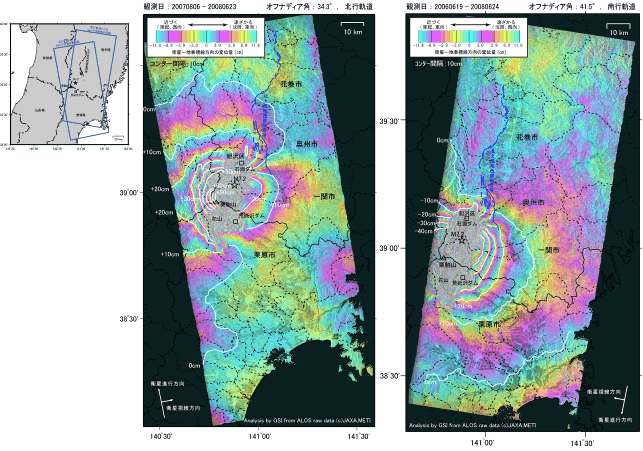

図‐1  平成20年（2008年）岩手・宮城内陸地震の干渉SARによる地殻変動分布図

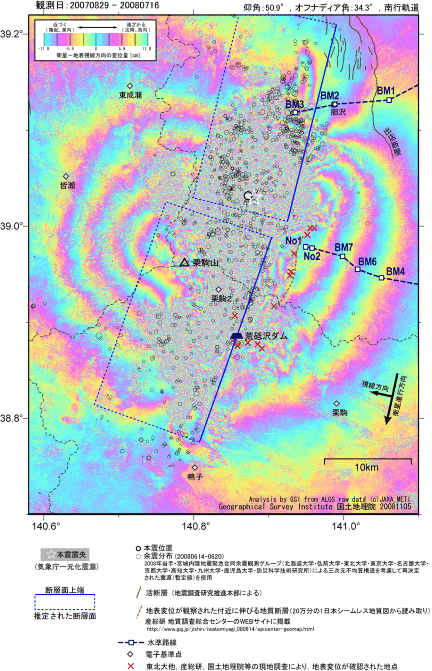

図‐2　平成20年岩手・宮城内陸地震におけるSAR干渉画像と推定された断層面

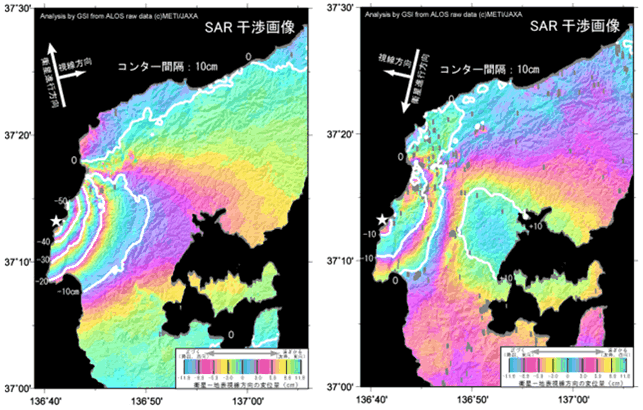

図‐3　平成19年（2007年）能登半島地震の干渉SARによる地殻変動分布図化

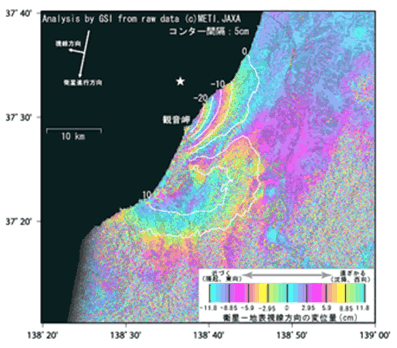

図‐4　平成19年（2007年）新潟県中越沖地震の干渉SARによる地殻変動分布図

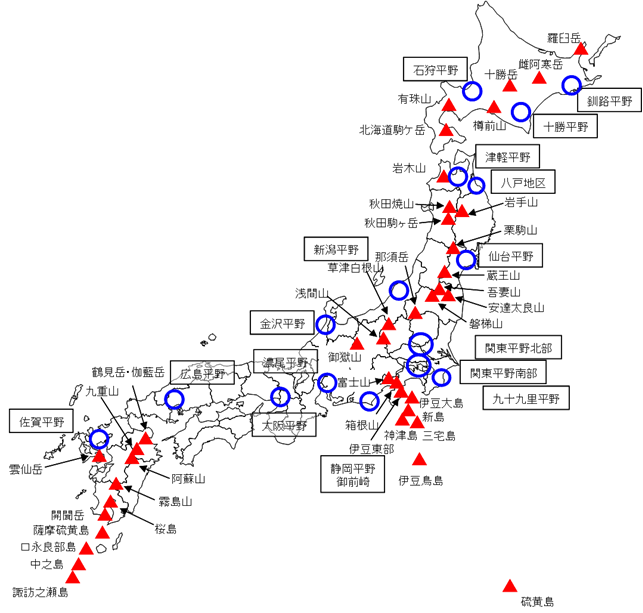

図‐5  5カ年で実施した定常解析地域（▲は火山、○は平野部）
