学校施設の換気設備に関する調査研究報告書[第4章](1)

第4章 換気設備の維持管理及び運用時の留意点

(1)換気設備の定期点検・清掃方法

 換気設備には、ホコリや虫などを除去するために網やフィルターが一般的に用いられているとともにファンやモーター等の回転部が設けられています。必要換気量を維持するためには、定期的な点検や清掃が必要です。


1)換気設備の定期点検

 表4‐1は、換気設備の定期点検時に実施することが望ましい項目についてまとめたものです。なお、具体的な点検方法についてはそれぞれの換気設備の取扱説明書に基づいて行う必要があります。

 表4‐1 換気設備の点検項目等
換気設備 壁取付けタイプ(パイプファン、プロペラ形換気扇、熱交換形換気扇等)天井取付タイプ(天井埋込形換気扇、熱交換形換気扇、熱交換気ユニット等)
点検周期 日常
(1回/月程度)
定期点検
(1回/6ヵ月)
点検者 教職員等 専門家、教育委員会の学校管理者等
点検部位 外観 外観 ファン・モーター 熱交換素子フィルター等
点検内容 汚れ
具合
運転音 汚れ
具合
異常な
騒音
異常な
発熱
異常な
振動
汚れ具合
判定方法 目視 聴感 目視 聴感 触手 触手 目視

2)清掃方法

 表4‐2~4‐6は、主な換気設備の取り付けタイプ別の清掃部位、部品の取外し・取付け方法や清掃方法例についてまとめたものです。なお、詳細な清掃方法については、それぞれの換気設備の取扱説明書に基づいて行う必要があります。

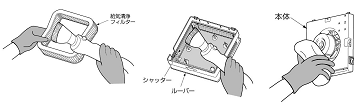

表4‐2 壁取付けタイプ(パイプファン)の場合の清掃方法例
清掃周期 1回/月程度
清掃部位
取外し方法
  • ルーバー(パネル、グリルなど)やフィルターを清掃します。
    清掃部位、取り外し方法 図
清掃方法
取付け方法
  • フィルター、ルーバーなどのほこりを掃除機で汚れを吸い取ります。
     また、台所用中性洗剤を浸した布でほこりをふき取った後、からぶきをして水気をよくふき取ります。
    清掃方法、取付け方法 図
  • 清掃した部品を元どおりに取付けます。
表4‐3 壁取付けタイプ(熱交換形換気扇)の場合の清掃方法例
清掃周期 1回/月程度
清掃部位
取外し方法
  • ルーバー(パネル、グリルなど)や熱交換素子、フィルターを清掃します。
    清掃部位、取り外し方法 図
清掃方法
取付け方法
  • 熱交換素子、フィルター、ルーバーなどのほこりを掃除機で汚れを吸い取ります。
    清掃方法、取付け方法 図
  • 清掃した部品を元どおりに取付けます。

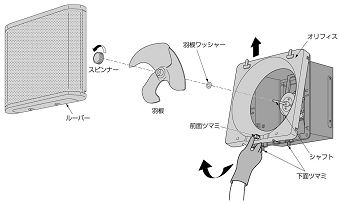

表4‐4 壁取付けタイプ(プロペラ形換気扇)の場合の清掃方法例
清掃周期 1回/月程度
清掃部位
取外し方法
  • ルーバー、羽根、オリフィス等を清掃します。
    清掃部位、取り外し方法 図
清掃方法
取付け方法
  • 台所用中性洗剤を溶かしたぬるま湯で洗ったり、布に浸してほこりをふき取った後、からぶきをして水気をよくふき取ります。
    清掃方法、取付け方法 図
  • 清掃した部品を元どおりに取付けます。

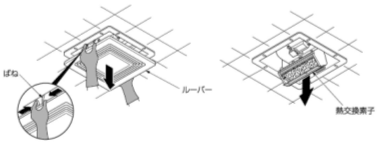

表4‐5 天井取付けタイプ(天井埋込形換気扇、熱交換形換気扇等)の場合の清掃方法例
清掃周期 1回/月程度
清掃部位
取外し方法
  • ルーバーや熱交換素子、フィルター等を清掃します。
    清掃部位、取り外し方法 図
清掃方法
取付け方法
  • 本体や熱交換素子やフィルター等は掃除機でほこりを吸い取ります。ルーバーは台所用中性洗剤を溶かしたぬるま湯で洗ったり、布に浸してほこりをふき取った後、からぶきをして水気をよくふき取ります。
    清掃方法、取付け方法 図
  • 清掃した部品を元どおりに取付けます。
表4‐6 天井取付けタイプ(熱交換気ユニット等)の場合の清掃方法例
清掃周期 1回/月程度
清掃部位
取外し方法
  • グリルや点検口を開けて熱交換素子、フィルター等を清掃します。
    清掃部位、取り外し方法 図
清掃方法
取付け方法
  • 熱交換素子やフィルター等は掃除機でほこりを吸い取ります。
    清掃方法、取付け方法 図
  • 清掃した部品を元どおりに取付けます。
